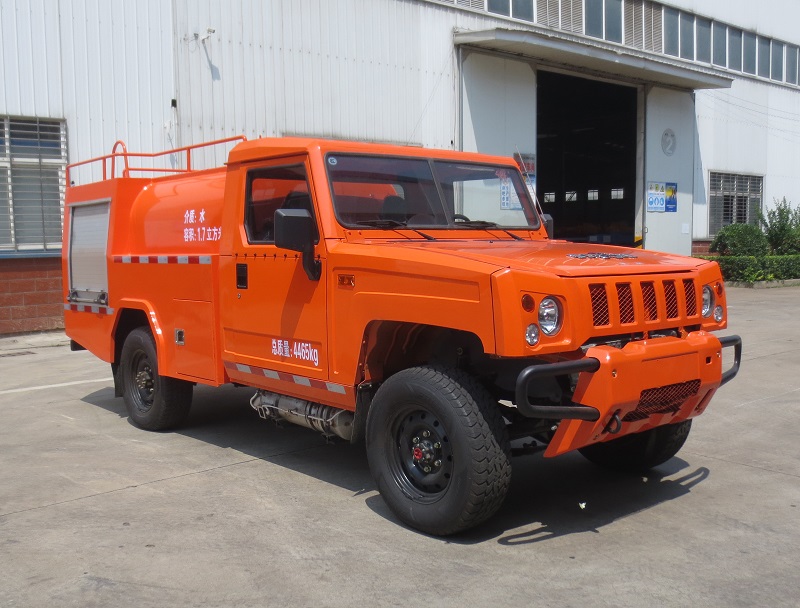

越野四驱底盘改装，供水距离远，配备高功率发动机和消防水泵，最大吸程7m，广泛适用于森林草原防火，扑救火灾及可作为社区扑救一般物质火灾的轻型四驱消防水车；选装警灯、绞盘、各种消防器材等。车身颜色可根据用户要求定制，如橘红色、军绿色、消防红色。车辆越野性能强、车型小、操控性好、灵活机动性强、维修简便；该车配有吸水管路可以从外部水源向自身罐体给水。整车通过国家强制性3C产品认证，发动机排放国六标准，并已列入工信部汽车新产品公告目录。

    主要性能

详细描述

一、 整车

1. 外廓尺寸：5315,5460 mm×1880 mm×2300 mm

乘员人数：2

3. 水罐：容积1700 L

4. 水泵：流量50m³/h

二、  底盘

1. 型号：BAW2043HHS42D

2. 驱动型式：4×4

3. 轴距：3035mm

4. 发动机：

型号为YCY24140-60A，直列四缸、水冷、高压共轨、增压中冷柴油发动机

l额定输出功率为：103KW

l排放标准：国Ⅵ

5. 变速箱：机械式手动变速箱，5个前进档

6. 分动箱:四驱机械手动,全驱/后驱两挡转换

7. 转向系统：左置，液压助力转向，方向盘高度和角度可调

8. 制动系统：真空助力，双管路，液压操纵，前盘式、后鼓式制动器，配备ABS系统

9. 最高车速：120km/h

10.取力器：变速箱取力器。

三、  驾乘室

1. 结构：整体钢骨架焊接长头驾驶室，固定型。

2. 布局：单排两开门，乘员人数为2。

3. 设备：除原车设备外，还装有取力器开关等。

四、  上装

(一) 罐体

1. 容积：1700L（水）。

2. 结构：

l方圆焊接结构，整体滚压成型，内设防荡隔板和防浪孔。

l人孔及人孔盖1套，直径φ500 mm。

l注水管位于罐体侧边，通径为DN65。

3. 材质：采用优质碳钢材料焊接而成，罐体厚度为3mm。内壁全部做防腐处理，经久耐用。

4. 设备：

l人孔盖：带快速锁紧及开启装置，开启快捷、安全。

l排污阀：手动控制

(二)  器材箱

1.结构：

l泵室框架为焊接结构。

l内蒙皮为镀锌花纹板。

l根据器材固定需要，配置铝合金型材固定架或隔板。

2.材质：泵室蒙皮为优质碳钢材料。

3.卷帘门：

l材质为轻合金卷帘门，质量轻，防腐性能好。

l卷帘门的特殊结构确保了外部雨水很难渗入，密封性能良好。

4.顶部：采用具有防滑花纹板及防护栏，确保人员安全。

5.尾部：配备可供消防人员上下的爬梯。

五、 泵及水路系统

1．    洒水泵:

  型号: 65QZB-50/110N自吸离心式

流量:50(m3/h)

扬程(m):110

功率:24kw

2．    洒水炮(选装)

l安装位置：器材箱顶部

l射程：不小于45m

l旋转角度：360°

l俯仰角；-15°～60°

3．    管路

管路材质：优质无缝钢管

1）进水管路：

l内进水管路：1个水罐到水泵进水管，DN65阀门，手动控制

l外进水管路：侧下裙边设一个DN65吸水口，DN65阀门

2）出水管路：侧下裙边设1个DN65出水口，DN65阀门，带管牙

3）注水管路：

l外注水管路：侧下裙边设一个DN65外注水口，带管牙扪盖

l内注水管路：1个DN65水泵向罐内注水管路

4）放余水管路：1个DN8管路放余水口，配球阀

六、电气系统

1.尾部装有符合国家标准的组合尾灯和牌照灯。

2.操纵系统：取力器操作杆安装在驾驶室。

七、器材配备及布置

1.配备原则

l客户有特殊需求时，根据客户的需求配备

l客户没有特殊需求时，按照公司的企业标准配备

八、随车基本配备清单

九、整车涂装

洒水车的外表喷涂橘红色；

十、随车文件资料

底盘使用说明书（1份）

底盘维修手册（1份）

底盘质量保修卡（1份）

底盘合格证（1份）

随车维修工具清单（1份）

洒水泵使用维修说明书（1份）

洒水车使用说明书

洒水车交货清单

洒水车合格证

洒水车交接清单
